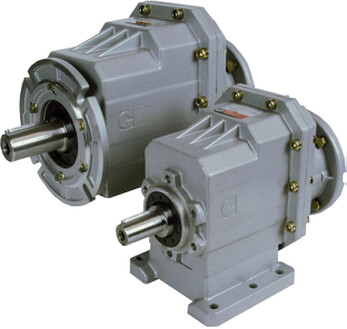

Цилиндрические мотор-редукторы Chiaravalli серии CHC



Серия цилиндрических редукторов СНС – это продукт нового поколения, разработанный на базе модульной системы. Редукторы соединяются со стандартными электрическими двигателями, двигателями с тормозом и взрывозащищенными двигателями при помощи соединения IEC B5 или В14.
Цилиндрические редукторы СНС широко применяются в пищевой, химической промышленности, при производстве пленки и бумаги, а также во многих других областях.

Свойства изделия:
модульность,
высокая производительность,
тихая работа,
универсальный монтаж,
легкий алюминиевый корпус,
цементированные и шлифованные зубья шестерен,
не нуждается в техобслуживании.

В ассортименте цилиндрических редукторов СНС представлены 5 видов типоразмеров.
Мощность – 0,12-4,0 kW, передаточное число 5-51,3, максимальный крутящий момент 120-550 Nm. Крепление на лапах или при помощи фланцев в любом рабочем положении.

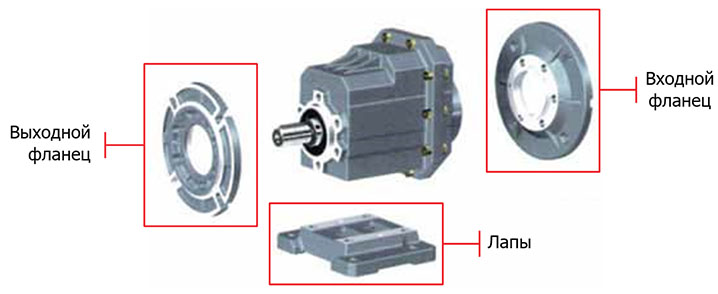

Составные элементы редукторов CHC

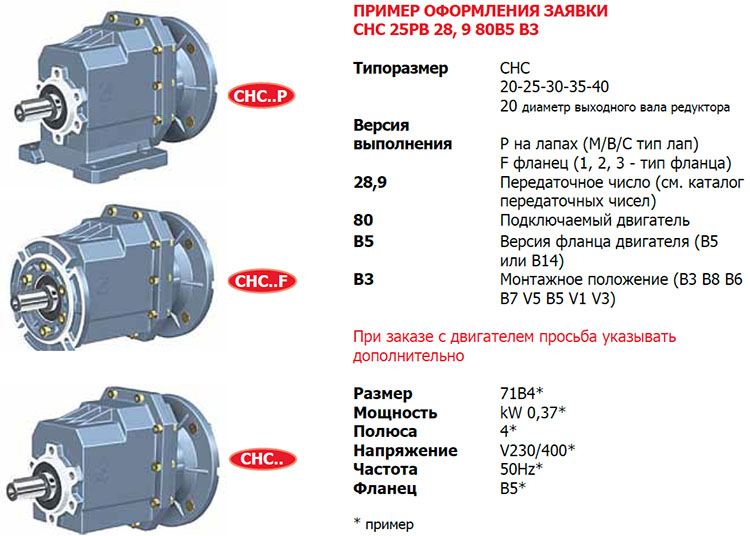

Маркировка





Общая информация

Мощность, Р
P1 * η = P2
Р1 - входная мощность Р2 - выходная мощность
η - производительность редуктора

Скорость вращения, n
n1 - входная cкорость n2 - выходная скорость

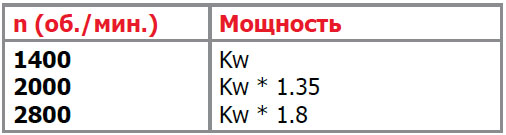

Для достижения оптимальных условий работы и продления срока службы рекомендуется входная скорость ≤ 1400 оборотов в минуту. Более высокие входные скорости допустимы в соответствии с ниже приведенной таблицей.

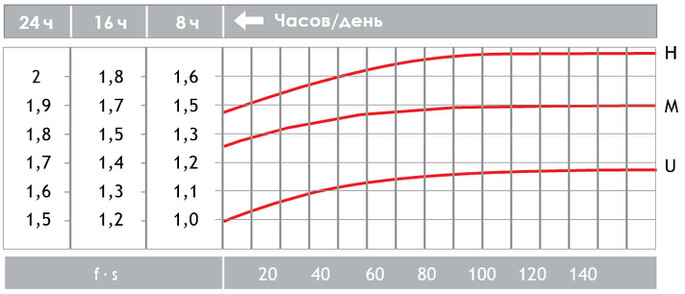

Эксплуатационный коэффициент, Fs
Эксплуатационный коэффициент зависит, в основном, от трех параметров:
вида нагрузки U-M-H;
продолжительности работы: количество часов в день;
частоты включений: количество запусков в час.



Cмазка, монтажные положения

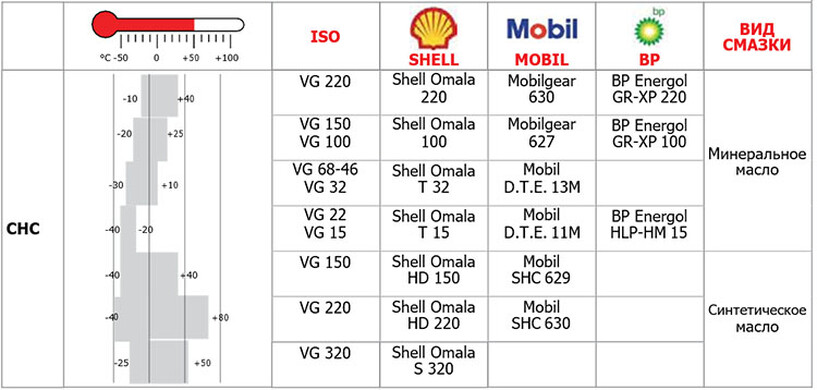

Виды смазки

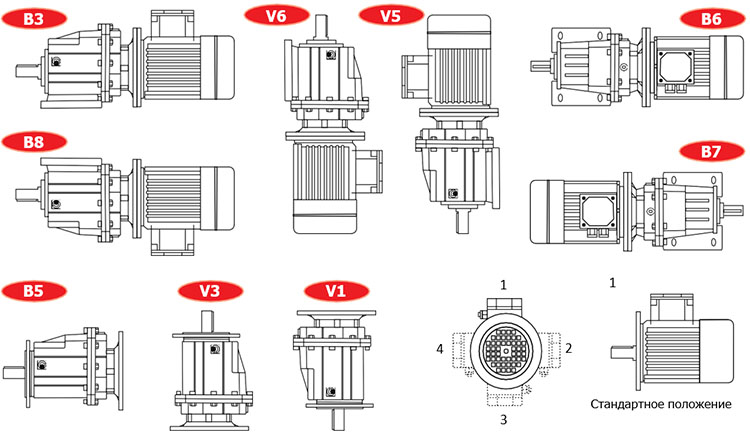

Монтажные положения



Количество масла в литрах
Редукторы СНС поставляются с маслом Schell S320 при стандартном положении, при монтажном положение V6/V3 следует добавить соответствующее количество масла.

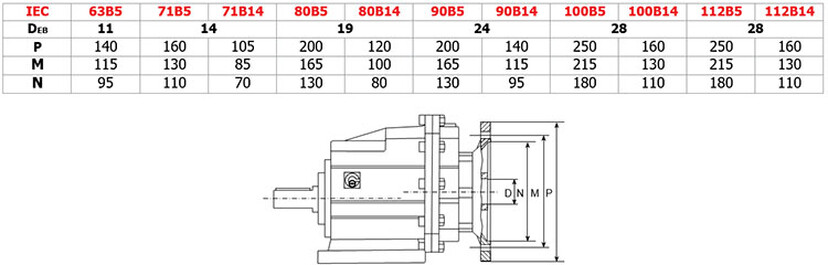

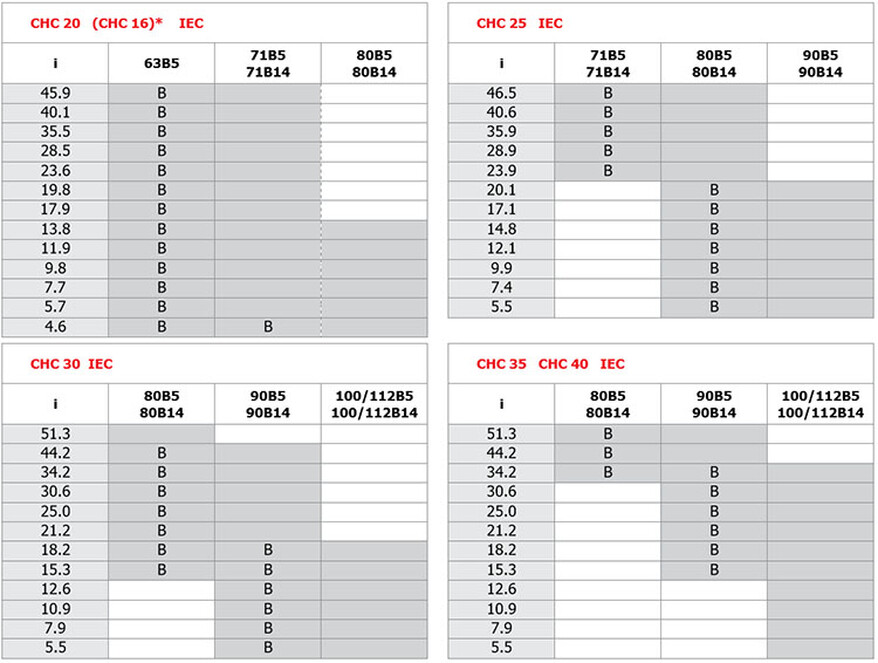

Передаточные числа, размеры, соединения IEC

* CHC 16 – только по запросу.
Передаточные числа округлены.

В = стальная редукционная втулка.

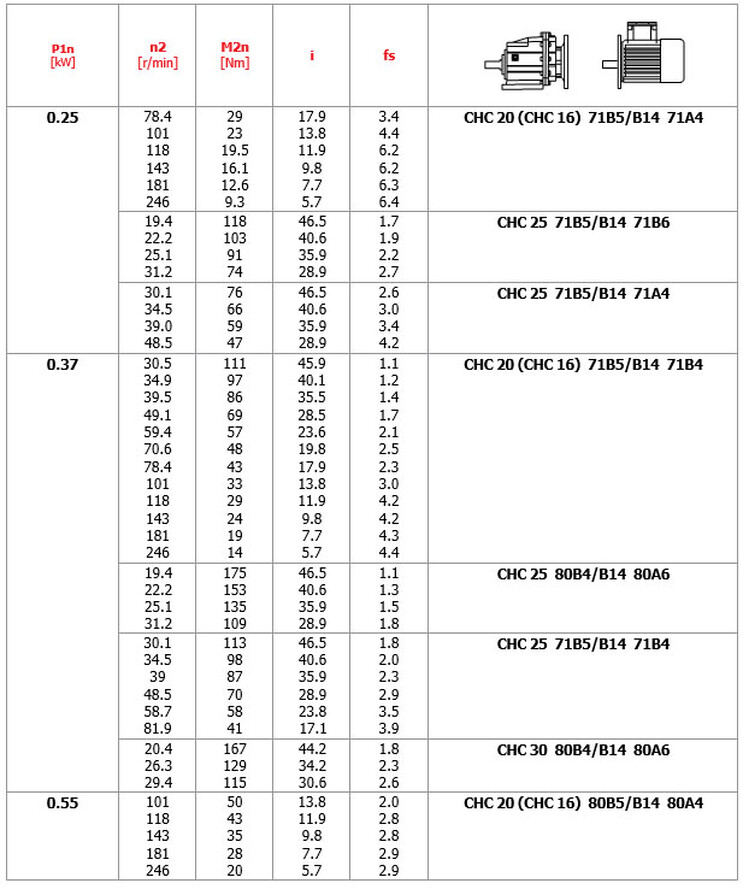

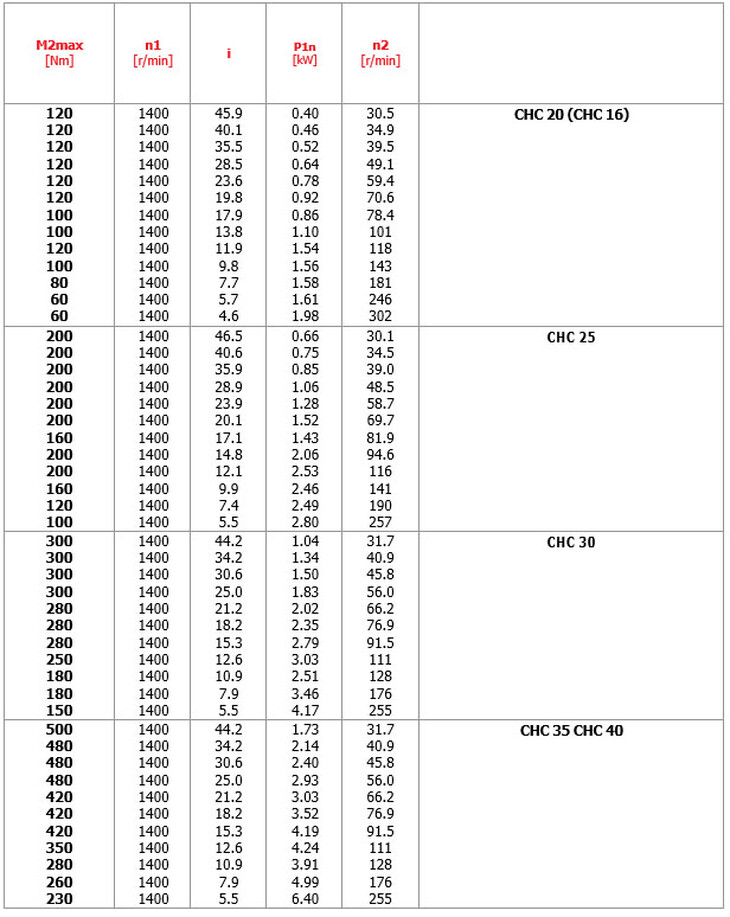

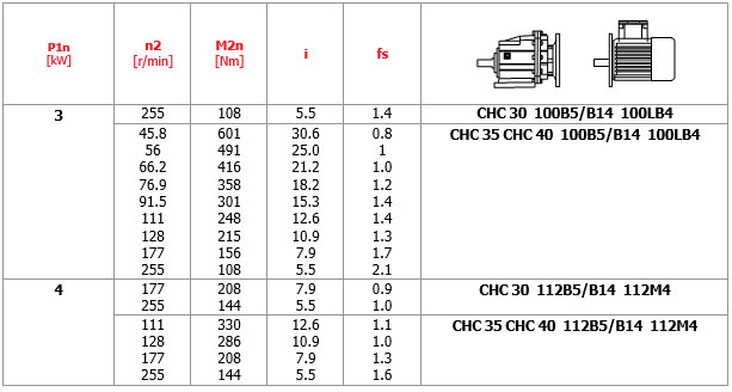

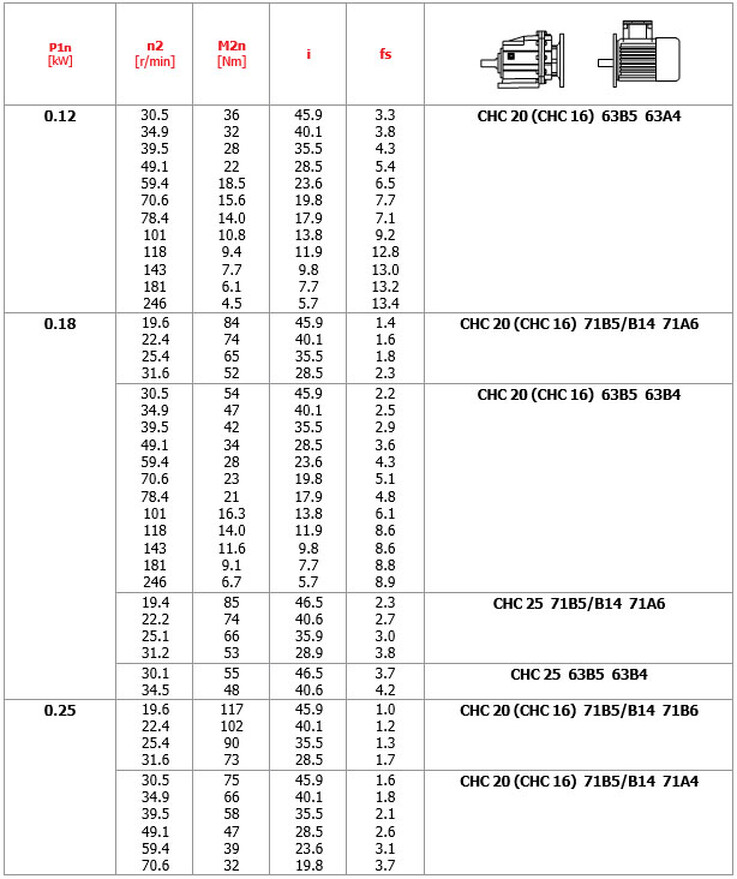

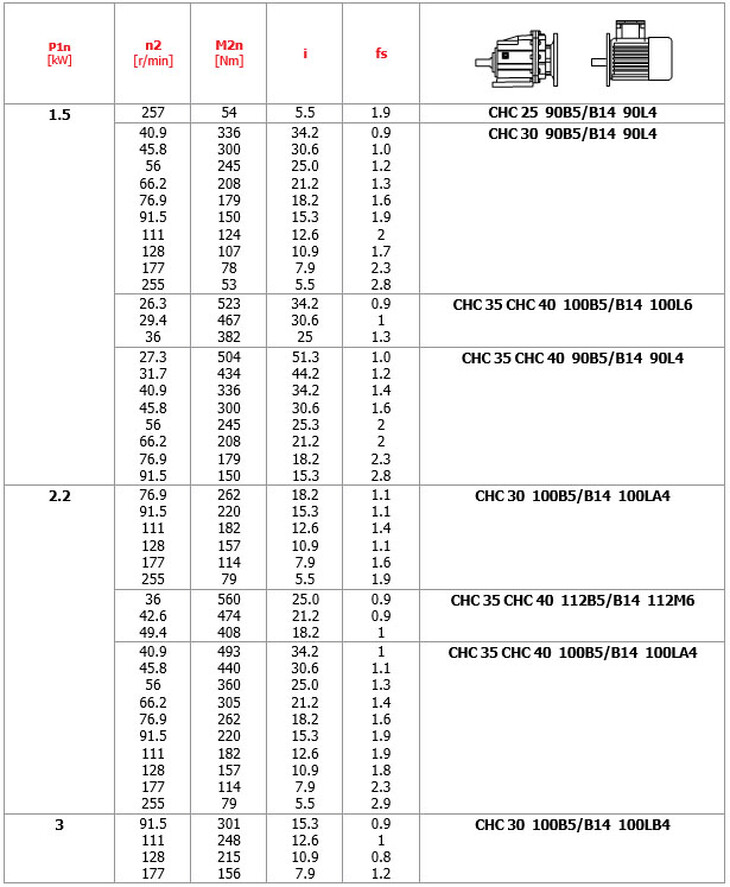

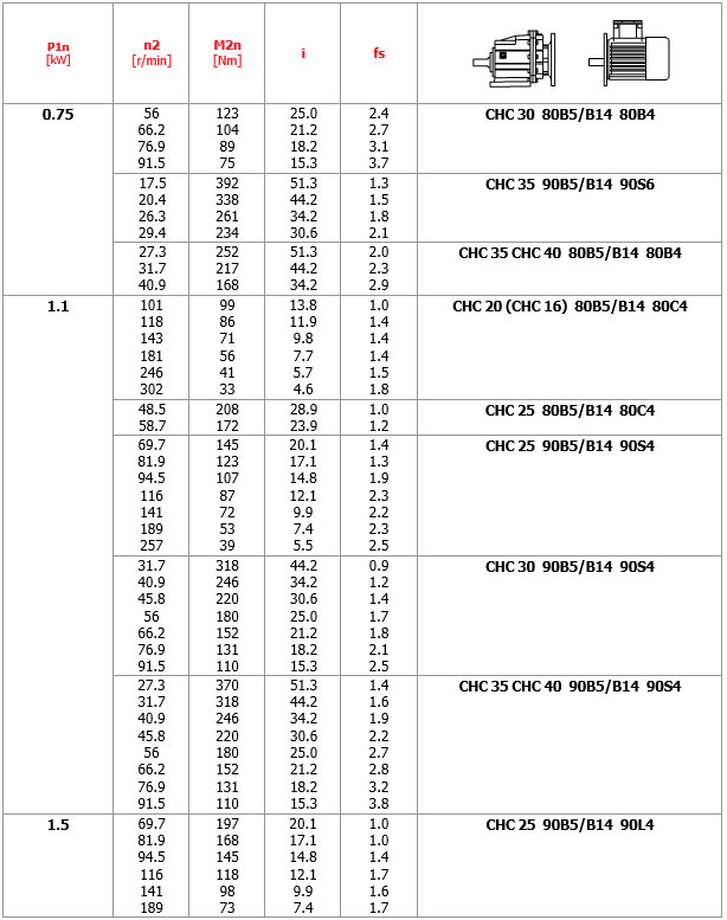

Таблицы выбора редуктора

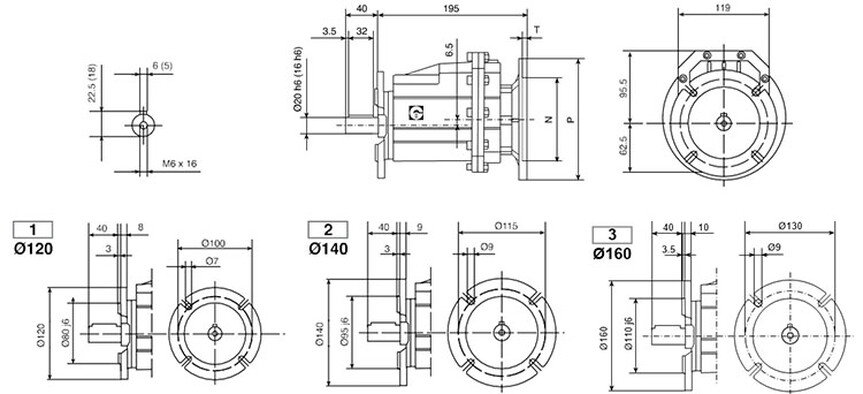

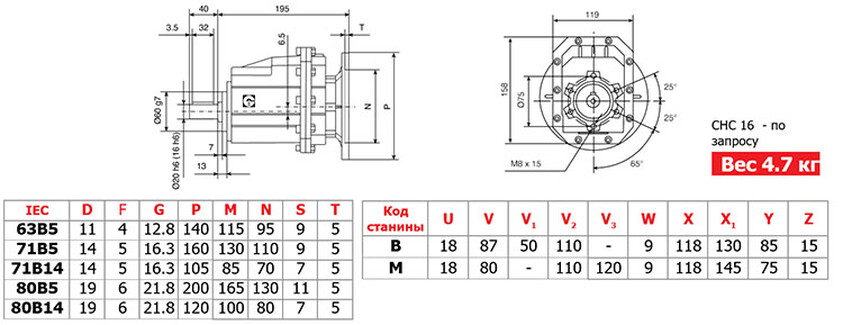

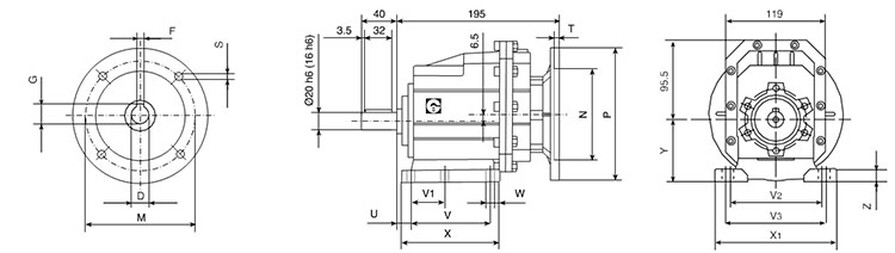

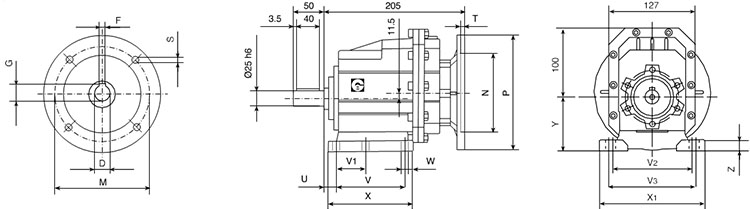

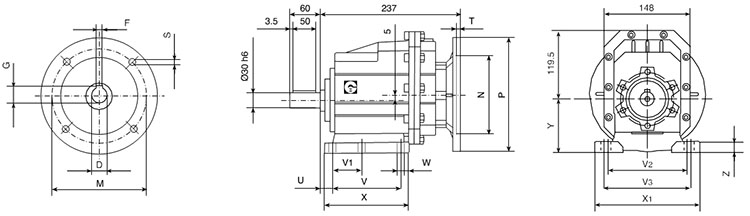

Размеры CHC 16 - CHC 20
CHC 20 (CHC 16) P (IEC) крепление на лапах
Вход (для крепления с двигателем)

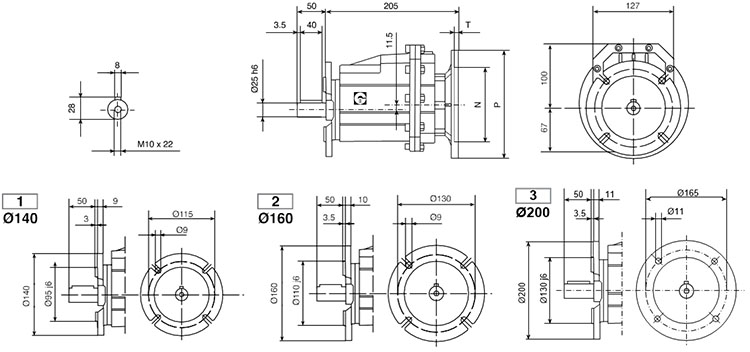

CHC 20 (CHC 16)   F (IEC) крепление фланцем
Выход (для крепления с оборудованием)



CHC 20 (CHC 16) (IEC)

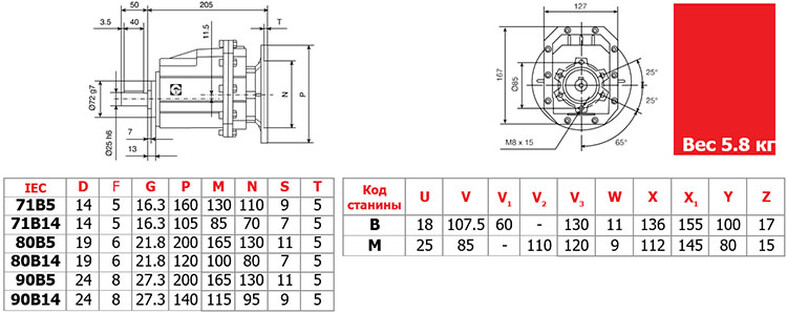

Размеры CHC 25
CHC 25 P (IEC) крепление на лапах
Вход (для крепления с двигателем)



CHC 25 F (IEC) крепление фланцем
Выход (для крепления с оборудованием)



CHC 25 (IEC)

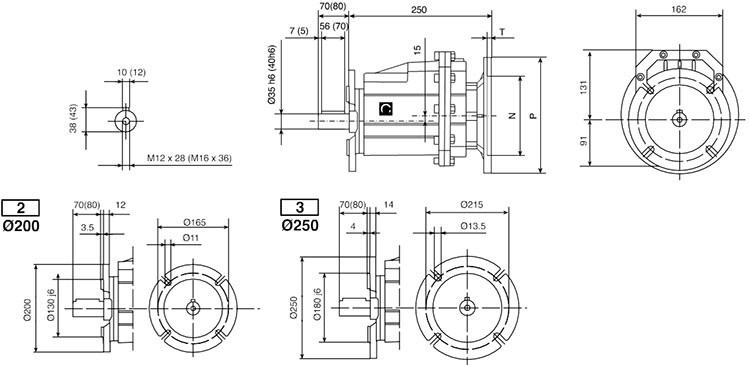

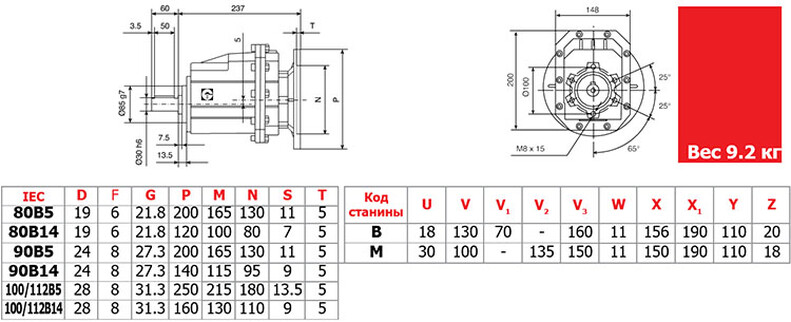

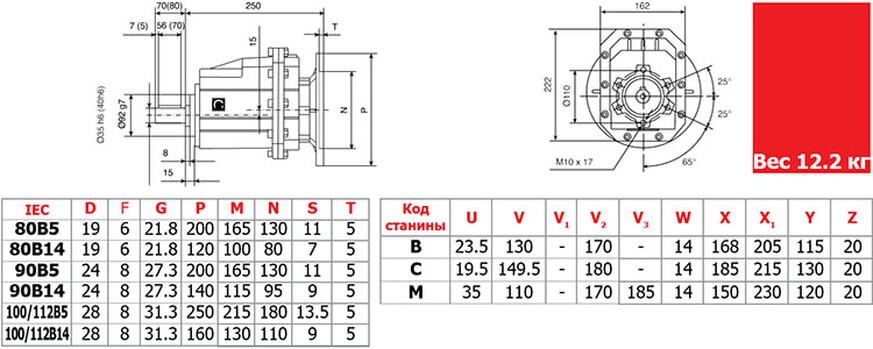

Размеры CHC 30
CHC 30 P (IEC) крепление на лапах
Вход (для крепления с двигателем)



CHC 30 F (IEC) крепление фланцем
Выход (для крепления с оборудованием)



CHC 30 (IEC)

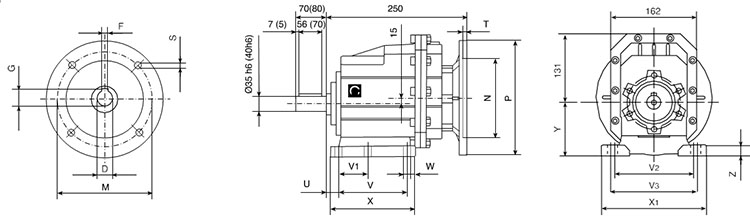

Размеры CHC 35-CHC 40
CHC 35 - CHC 40   P (IEC) крепление на лапах
Вход (для крепления с двигателем)



CHC 35 - CHC 40   F (IEC) крепление фланцем
Выход (для крепления с оборудованием)



CHC 35 - CHC 40  (IEC)

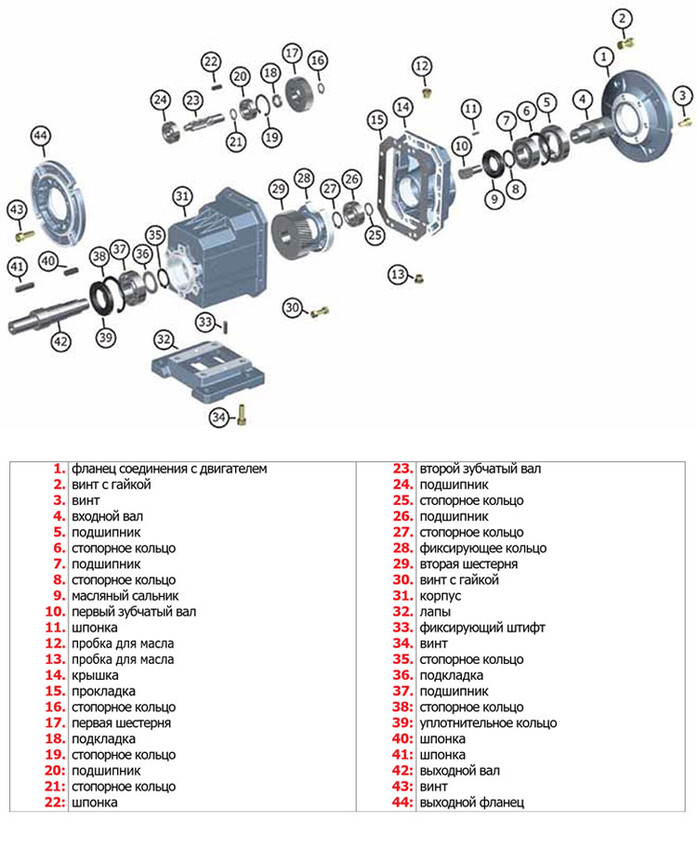

Перечень запчастей цилиндрических редукторос CHC
