Цилиндрические шестерни и рейки Chiaravalli

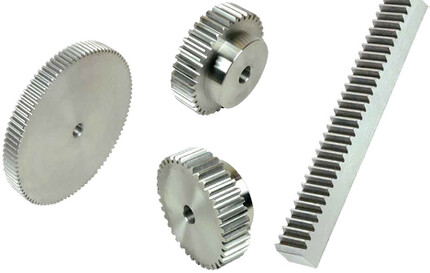

Прямые цилиндрические шестерни и рейки
Прямые шестерни и рейки являются классическими компонентами для механической передачи вращательных и поперечных перемещений между движущимися частями машин.
Это объясняет, почему эти компоненты настолько распространены и используются в такой большой степени в различных отраслях общей механики, что на практике невозможно найти приводную цепь для передачи мощности жесткого типа, в которой не используются эти основные компоненты.
Однако потребности промышленности чрезвычайно сложны в том, что касается производительности, требуемой от редуктора и рейки, и отражают типичные условия эксплуатации с точки зрения точности или стойкости конечного использования, для которого предназначены редуктор и рейка. Вот почему предложение продукта, предназначенного для удовлетворения любой потребности, выраженной промышленным опытом, было бы немыслимо.
CHIARAVALLI GROUP SpA сделала основной выбор с учетом этого аспекта, решив предложить промышленности широкий ассортимент зубчатых колес и стоек общего назначения, объединенных в стандартизированную серию, которая характеризуется превосходным качеством.
Шестерни и рейки, изготовленные из стандартизированной стали C40, изготавливаются по модульным размерам в соответствии с эталонным профилем, который соответствует
DIN 3972 II и полный радиус головки.
Это обеспечивает полное зацепление у основания зуба с очевидным увеличением сопротивления изгибу. Внутренние спецификации, определяющие геометрию зуба, предписывают профиль с маркировкой “K” для боковой поверхности со строгим ограничением погрешностей профиля отрицательными отклонениями. Это положительно влияет на уровень шума зубчатой пары, поскольку уменьшается воздействие на головку зубьев при зацеплении.
Систематическое использование зубофрезерных станков с ЧПУ последнего поколения, специальных фрез, предназначенных для очень высоких скоростей резания, и специально разработанных технологий обработки позволяют обеспечить общую точность в соответствии с DIN 3962
Стандарты и степень отделки поверхности, которую нелегко достичь при операциях с использованием зуборезного станка с фрезеровочной поверхностью. Рабочий допуск на толщину зубьев был выбран в соответствии с категорией сцепления “cd 25” в соответствии со стандартами DIN 3967, которые определяют положение и размер диапазона допусков и, следовательно, зазор сцепления между шестернями.
В соответствии с Стандарты DIN 3964 для нормальных условий эксплуатации, которые, если они приняты, позволяют нам обеспечить минимальный рабочий зазор сцепления соответствующего размера, в то же время ограничивая величину максимального зазора. Аналогичные соображения применимы в случае муфты зубчатая рейка, поскольку последняя изготовлена с использованием той же категории муфты.

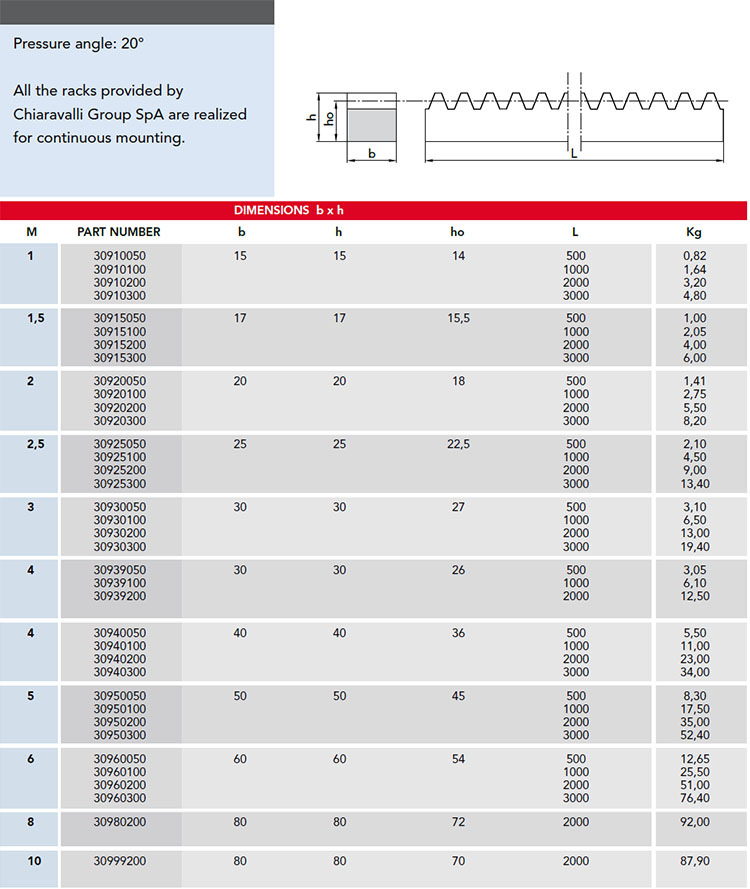

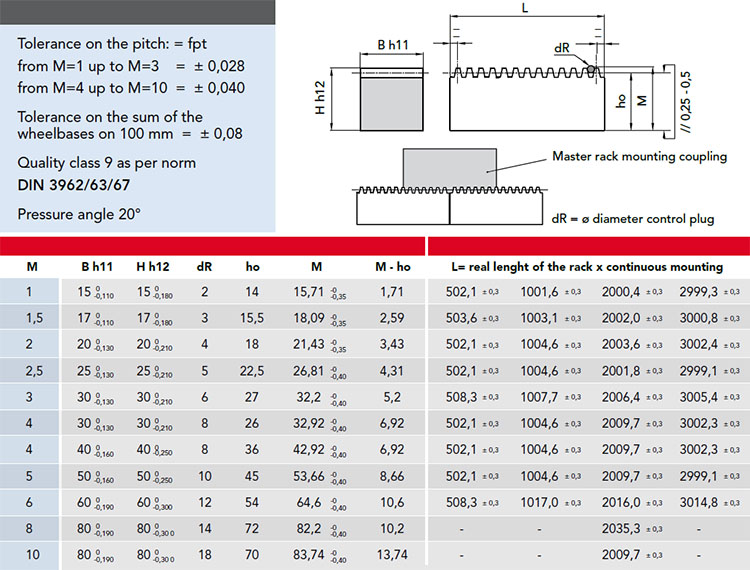

Инструкции по монтажу стоек для непрерывного монтажа
