Зубчатые шкивы Chiaravalli

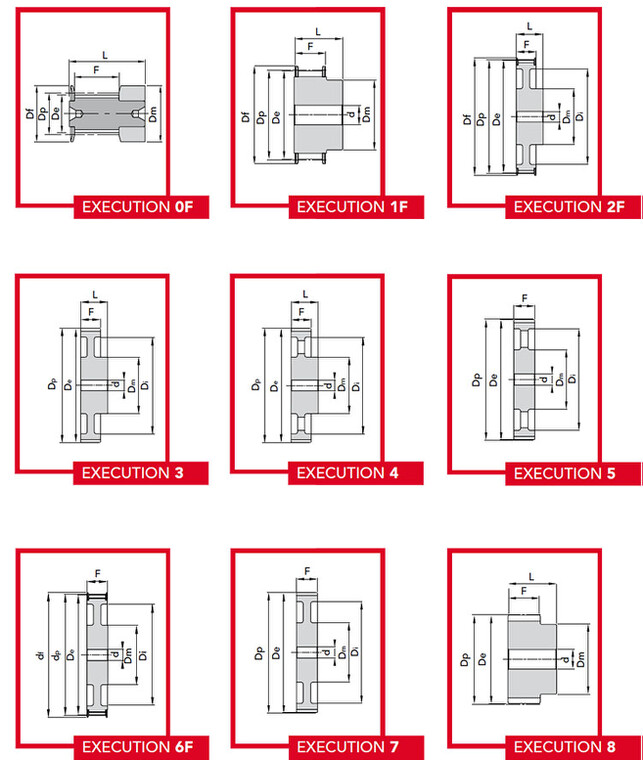

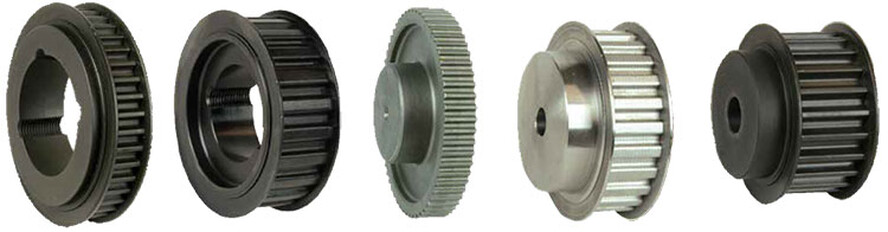

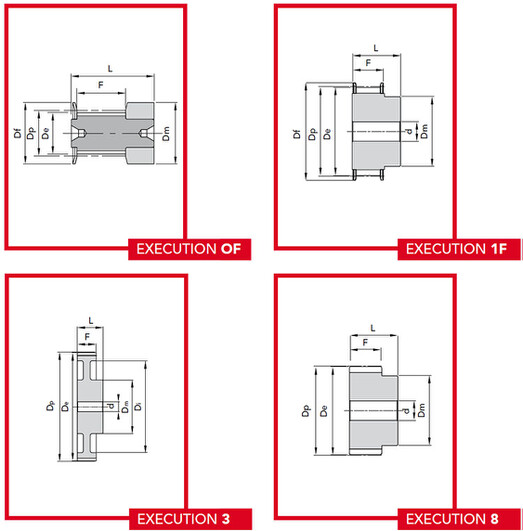

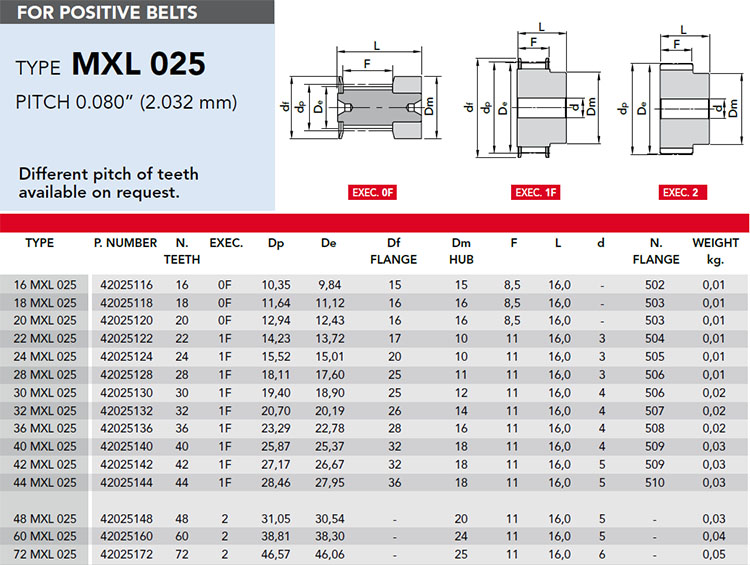

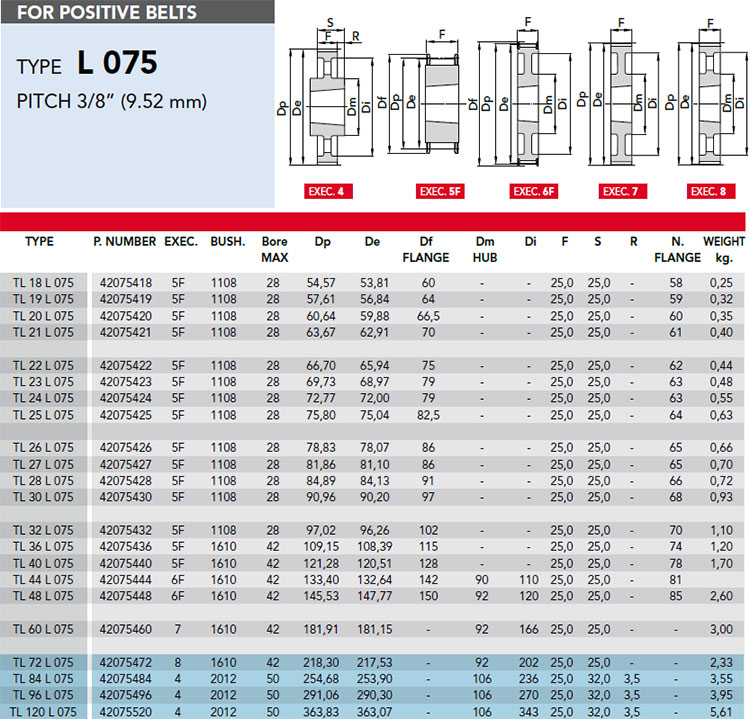

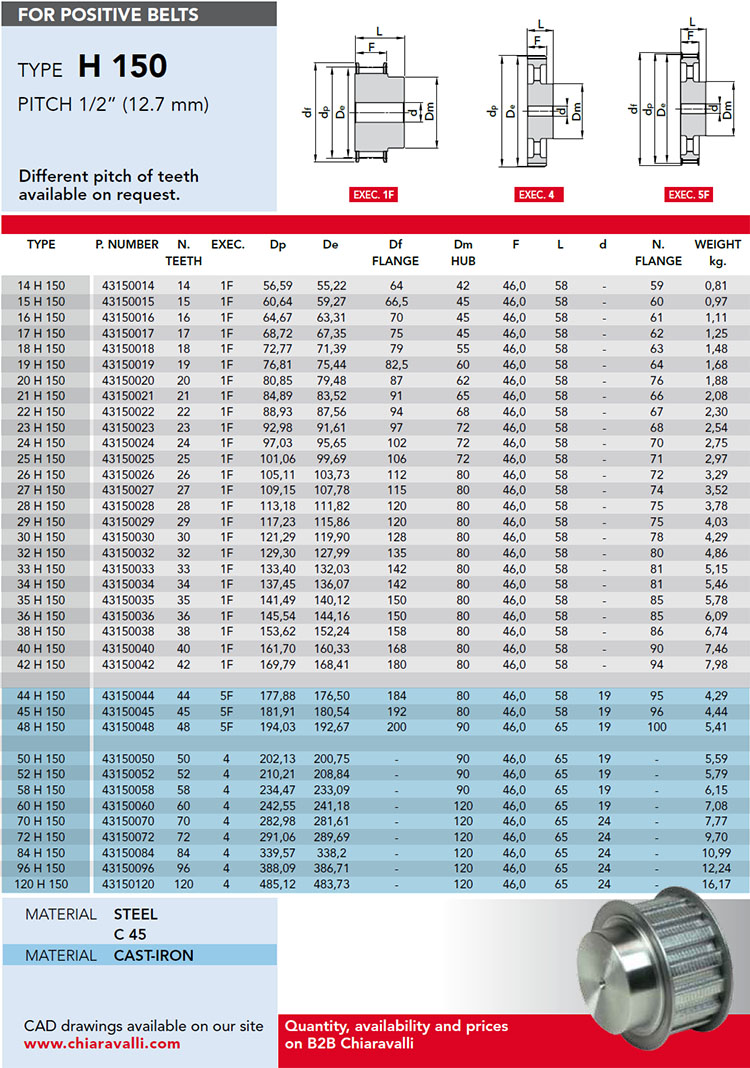

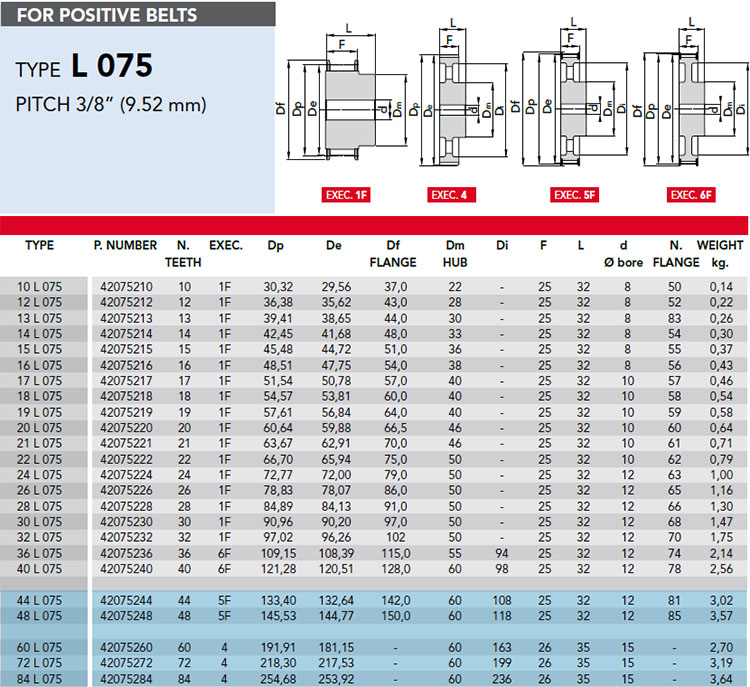

Зубчатые шкивы с направляющим отверстием

ДЛЯ СИНХРОННЫХ ПРИВОДОВ
Зубчатые ремни и шкивы имеют большое значение в синхронных приводах, основанных на гибких компонентах.
Эти компоненты позволяют эффективно и очень экономично решать проблемы, которые в противном случае потребовали бы использования кинематических приводов или передач с шарнирно-сочлененными звеньями.
Фактически, производительность, обеспечиваемая синхронными ременными приводами, аналогична характеристикам цепей и зубчатых передач, однако ремни и шкивы по сравнению с ними имеют дополнительные преимущества, вытекающие из их конструктивных особенностей.

Эта очевидная универсальность в применении в основном обусловлена эксплуатационными характеристиками, которые являются общими для всех синхронных приводов с зубчатым ремнем, и их можно резюмировать следующим образом:
- Передача абсолютного асинхронного движения благодаря полному отсутствию скольжения.
- Равномерное и постоянное движение, поскольку зубчатый ремень свободен от многоугольной намотки и последующего изменения скорости, типичного для цепных передач.
- Нерасширяемый ремень, который передает движение без значительного растяжения и, следовательно, без потери движения.
- Умеренное предварительное натяжение при сборке, поскольку сцепление между ремнем и шкивом не требуется. 7
- Минимальная радиальная нагрузка на валы и подшипники.
- Высокая способность передавать мощность и высокие крутящие моменты на низкой скорости.
- Бесшумный ход, хорошая производительность, минимальные габаритные размеры и ограниченные требования к техническому обслуживанию.

Качество синхронной передачи в равной степени зависит от характеристик как ремня, так и шкива, которые, следовательно, должны соответствовать строгим критериям проектирования и изготовления.
CHIARAVALLI GROUP SpA пользуется техническим сотрудничеством с наиболее квалифицированными производителями ремней по всему миру и производит полный ассортимент зубчатых шкивов Компании в соответствии с действующими стандартами, но с рядом регулировок, направленных на улучшение характеристик соответствия ремню.

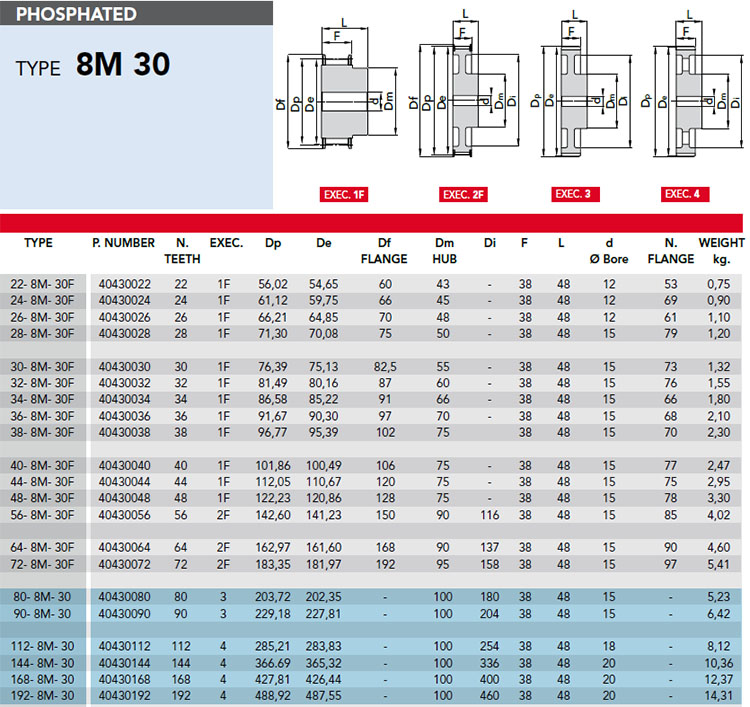

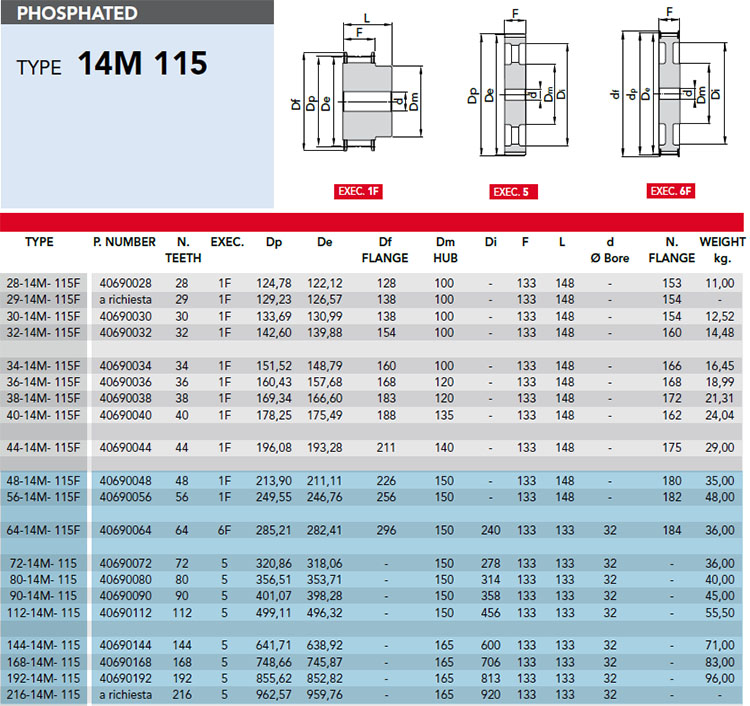

Экспорт "Фосфатированных" исполнений шкивов

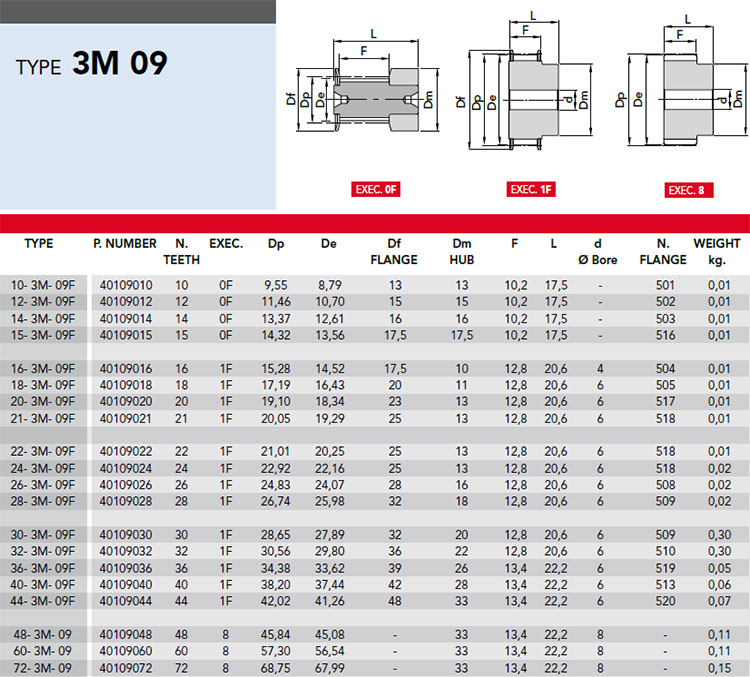

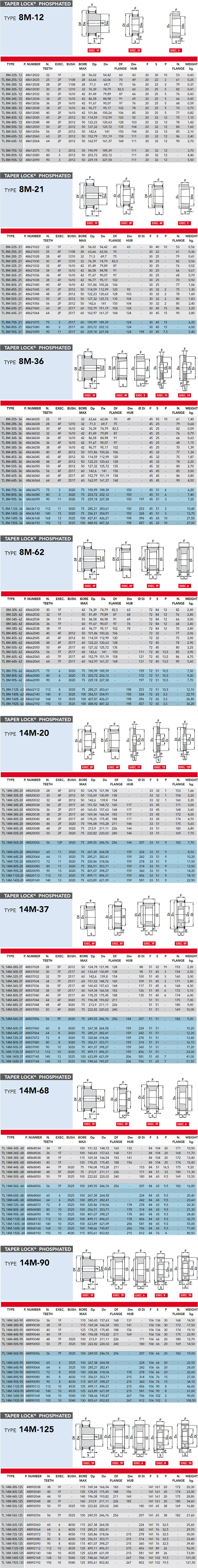

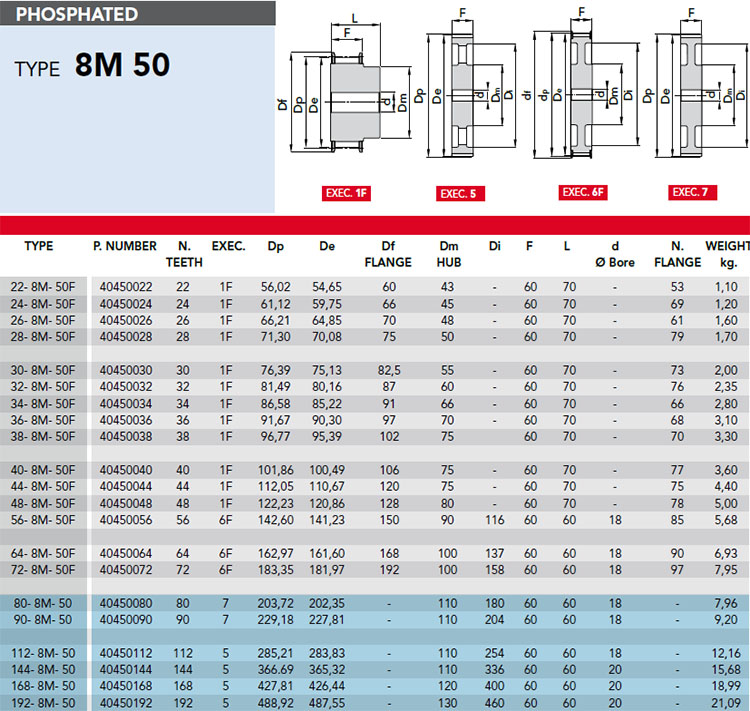

Шкивы ГРМ HTD с направляющим отверстием

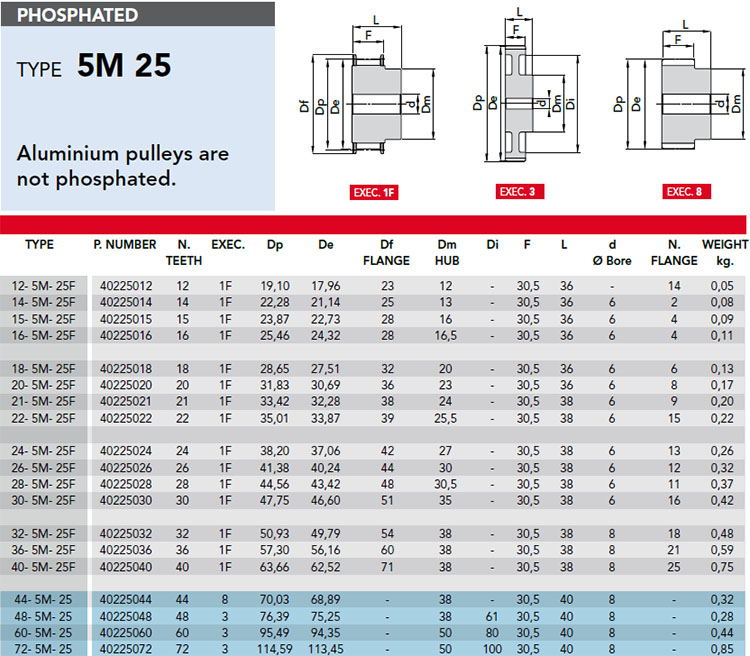

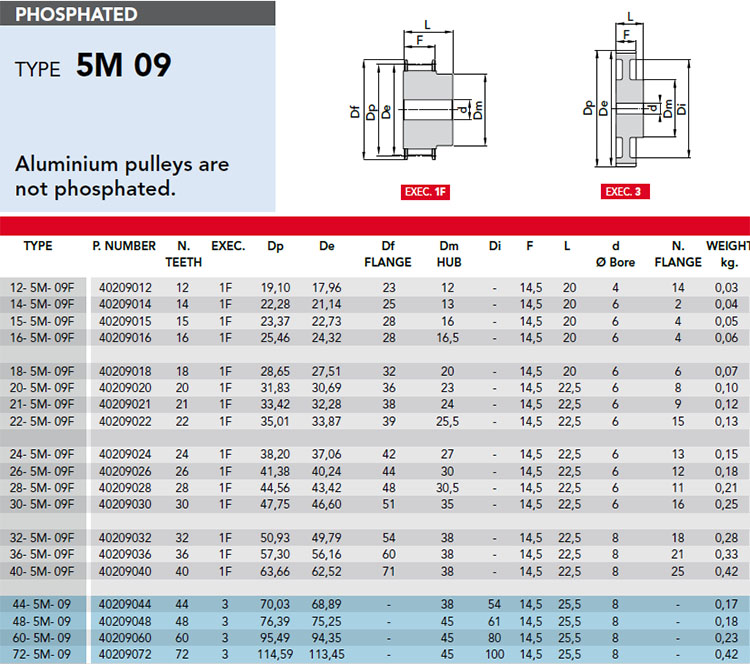

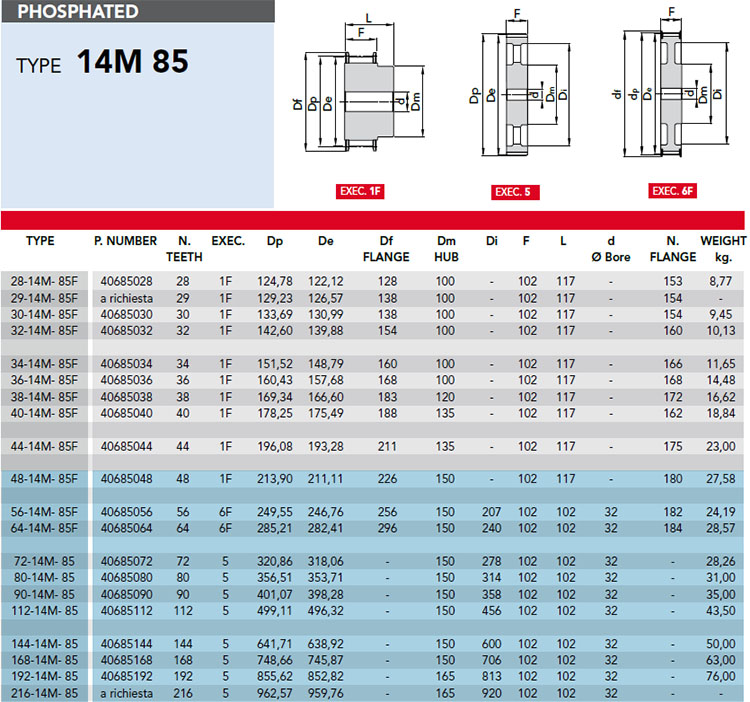

CHIARAVALLI GROUP S.p.A. производит шкивы HTD со следующими шагами: 3 мм, 5 мм, 8 мм и 14 мм и в следующих исполнениях:

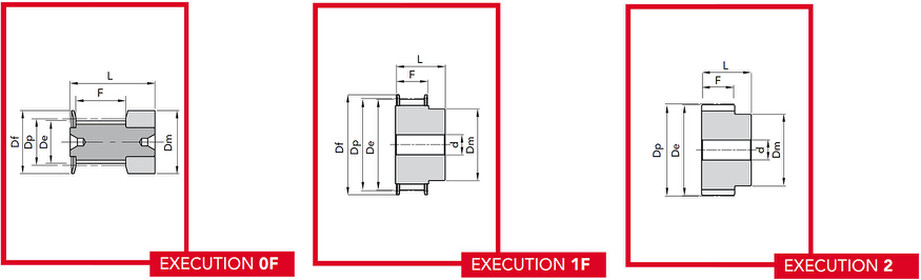

a) Шкивы с контрольным отверстием HTD

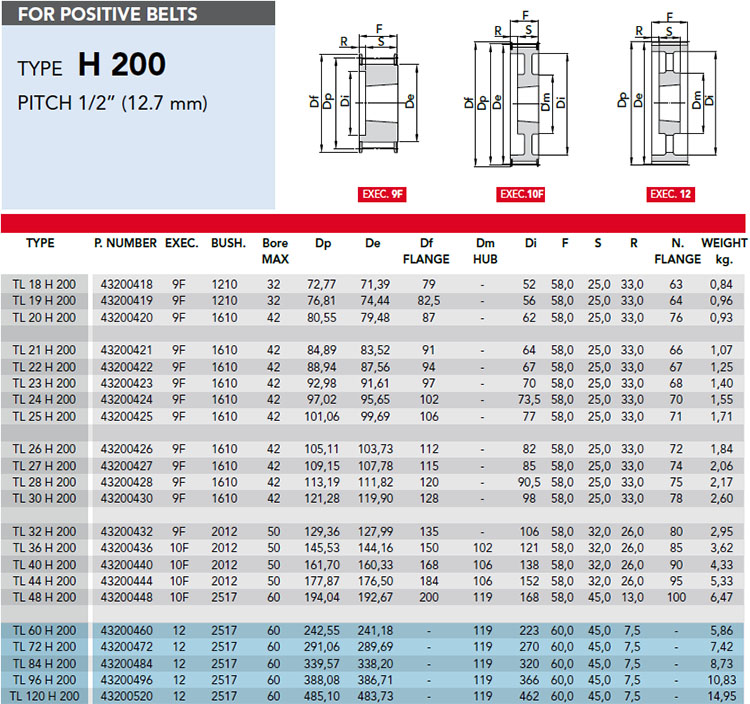

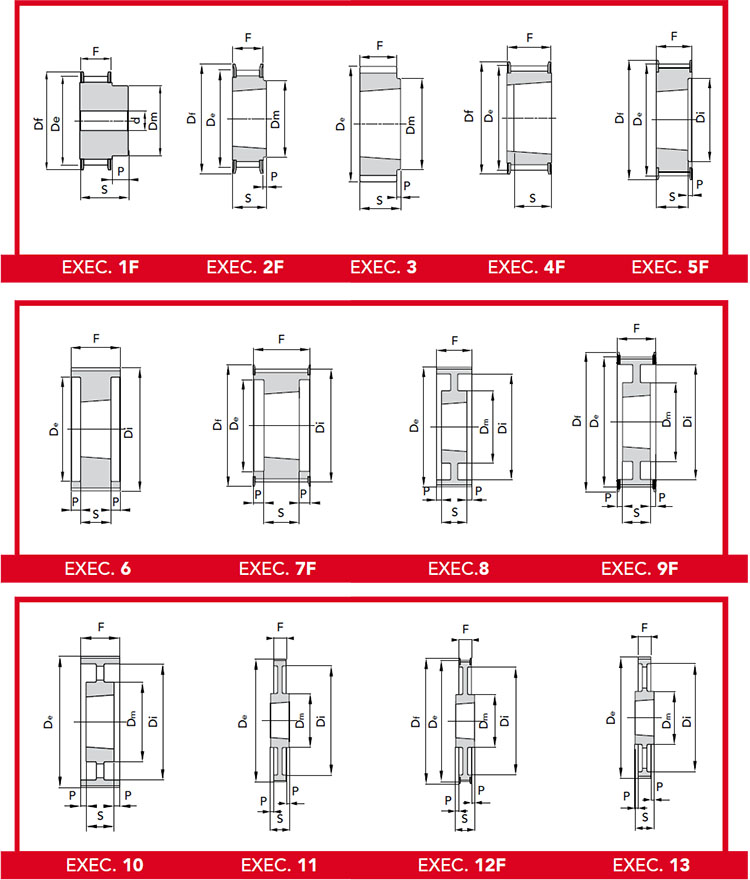

b) HTD с конической втулкой Taper-Lock

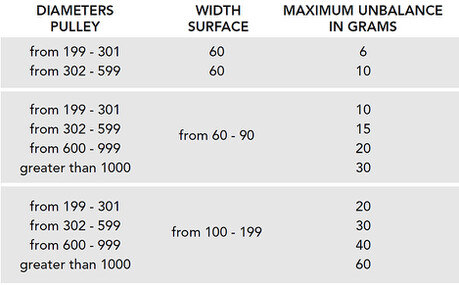

Шкивы HTD , не сбалансированы. Балансировка выполняется за дополнительную плату, только по запросу. Можем балансировать шкивы максимальным диаметром до 560 мм и выдавать соответствующий сертификат.



Отверстие и наружный диаметр должны быть концентрическими в соответствии со значениями допуска, указанными ниже

от Ø 0 до Ø 30 - 0 + 0.05
от Ø 31 до Ø 50 - 0 + 0.08
от Ø 51 до Ø 100 - 0 + 0.10
от Ø 101 до Ø 179 - 0 + 0.13
от Ø 180 до a Ø 300 - 0 + 0.15
от Ø 301 до Ø 500 - 0 + 0.18
от Ø больше, чем Ø 510 - 0 + 0.20
внешний Ø Общий эксцентриситет (мм) мм Общее измерение сравнения до 199 0,10 более 200 0,0005 для диаметра мм
Это значение не может превышать допуск для внешнего диаметра.

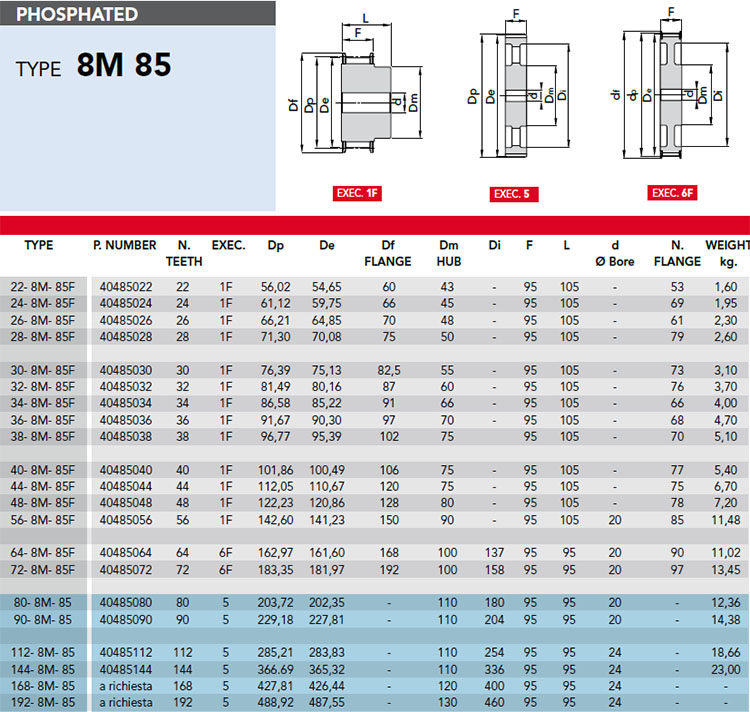

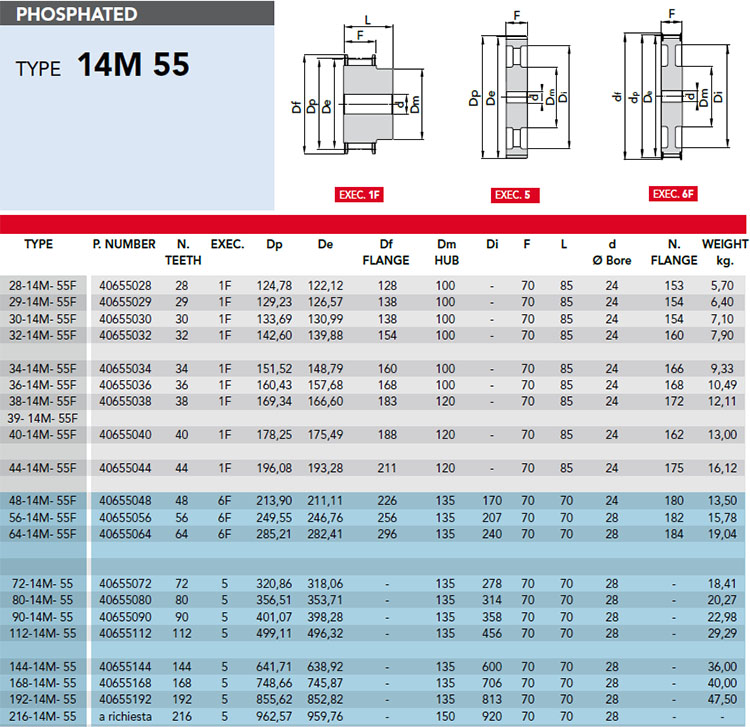

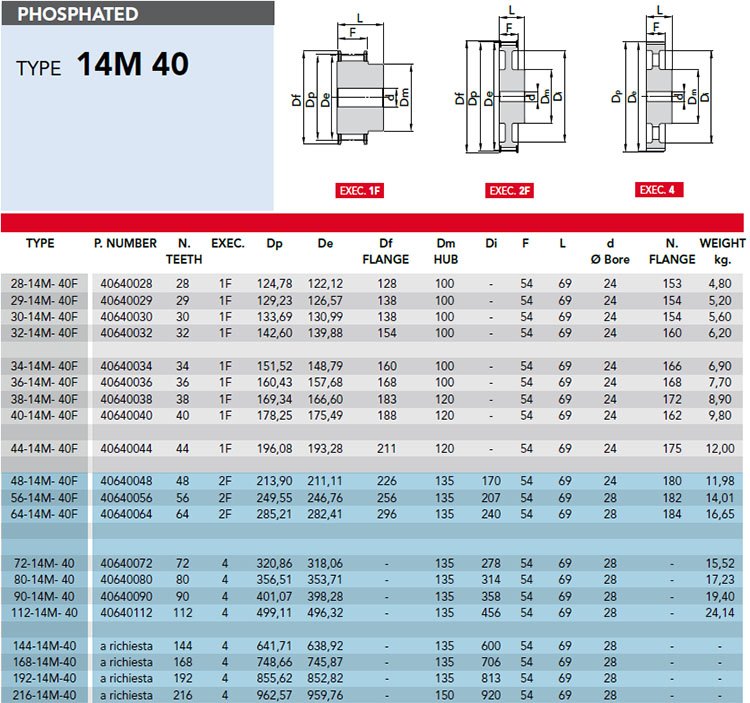

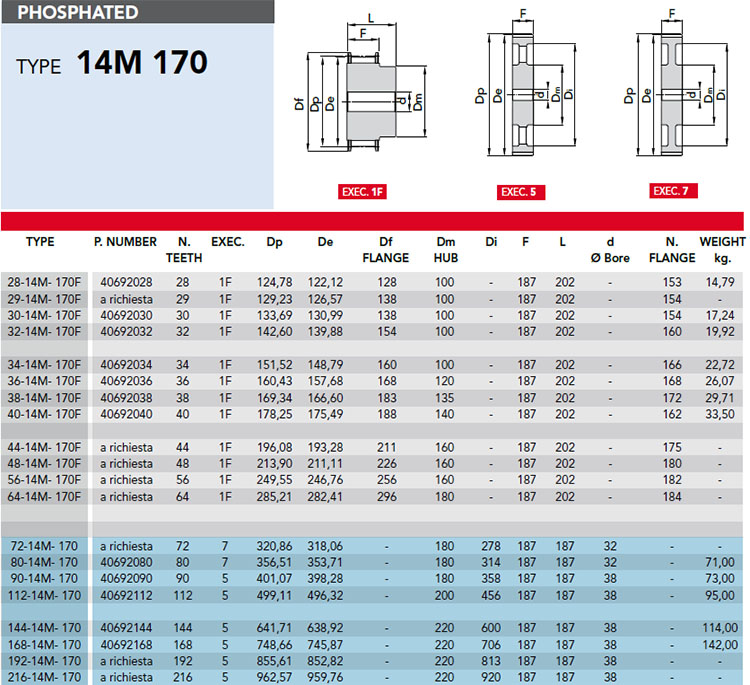

HTD конустный замок исполнения шкивы ГРМ фосфатированные

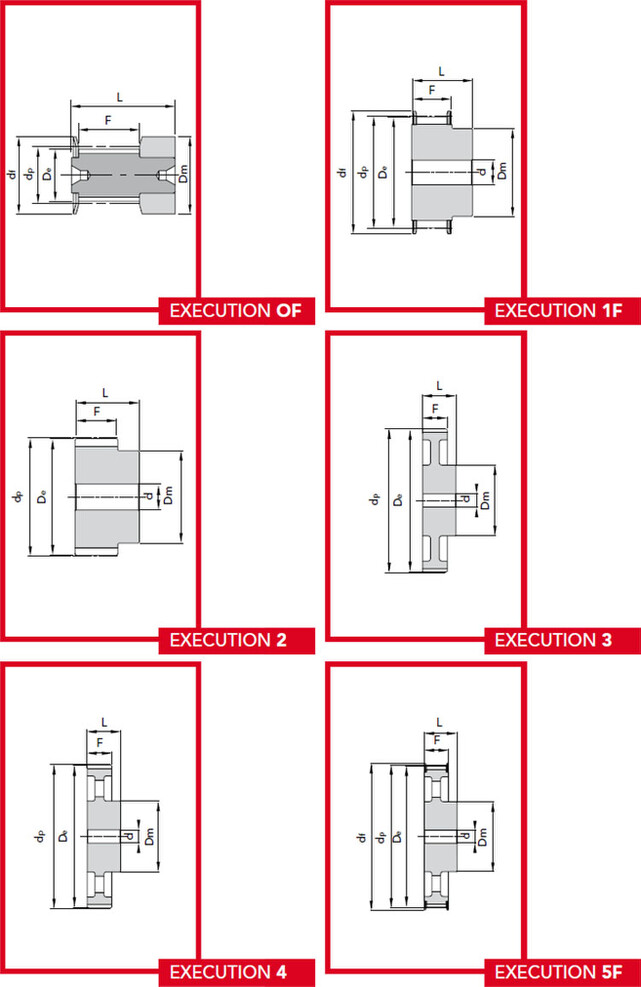

Шкивы GT с направляющим отверстием

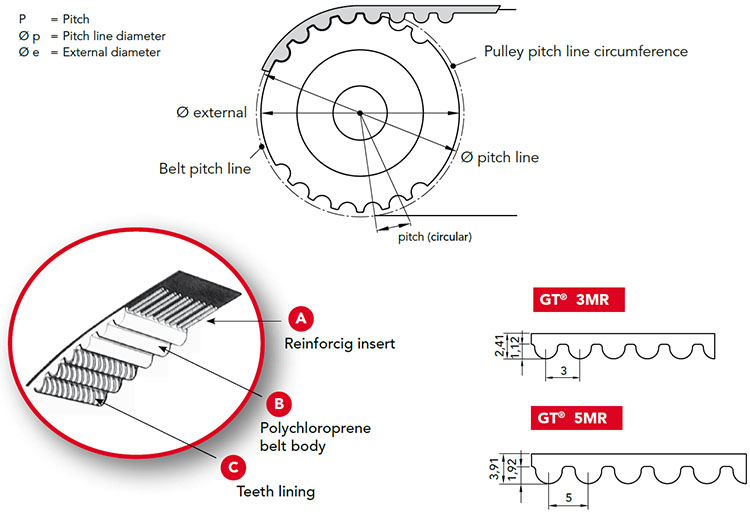

Линейка ремней POWERGRIP - GT представляет собой естественное развитие ремней с изогнутым профилем HTD. Использование новых материалов позволило повысить производительность, новые технологии производства обеспечивают неизменно оптимальное качество, новые профили обеспечивают большую точность и бесшумность работы. Ремни серии POWERGRIP ® - GT ® могут работать только со шкивами, имеющими свой особый профиль.
Эти шкивы изготавливаются со следующими шагами: 2 - 3 - 5 мм;
CHIARAVALLI GROUP S.p.A. производит штанги и шкивы со следующими шагами: 3 и 5 мм.
Диапазон применения ремней POWERGRIP - GT практически неограничен, но в основном они рекомендуются для следующих:
- хорошая передача энергии в ограниченных пространствах - например: электрические бытовые приборы
- бесшумная работа - например: различные офисные машины
- стабильная точность - например: станки и роботы









Приводные шкивы Ploy Chain GT

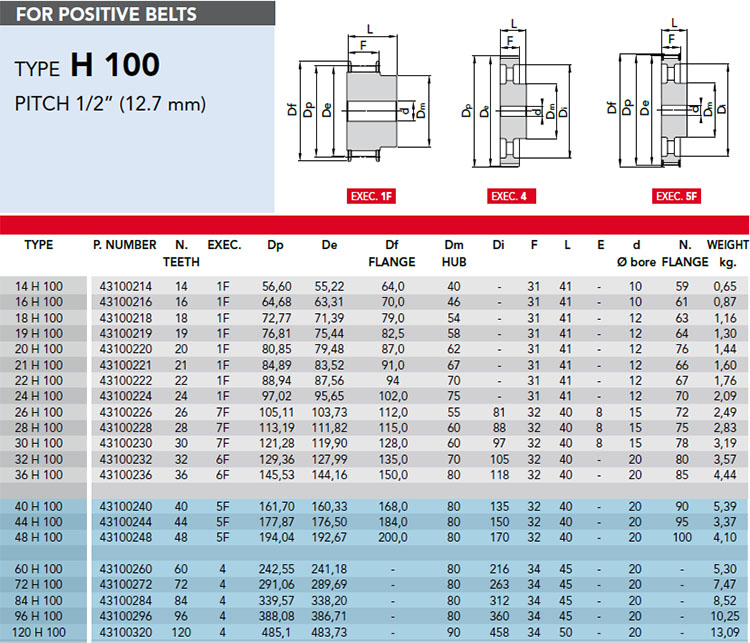

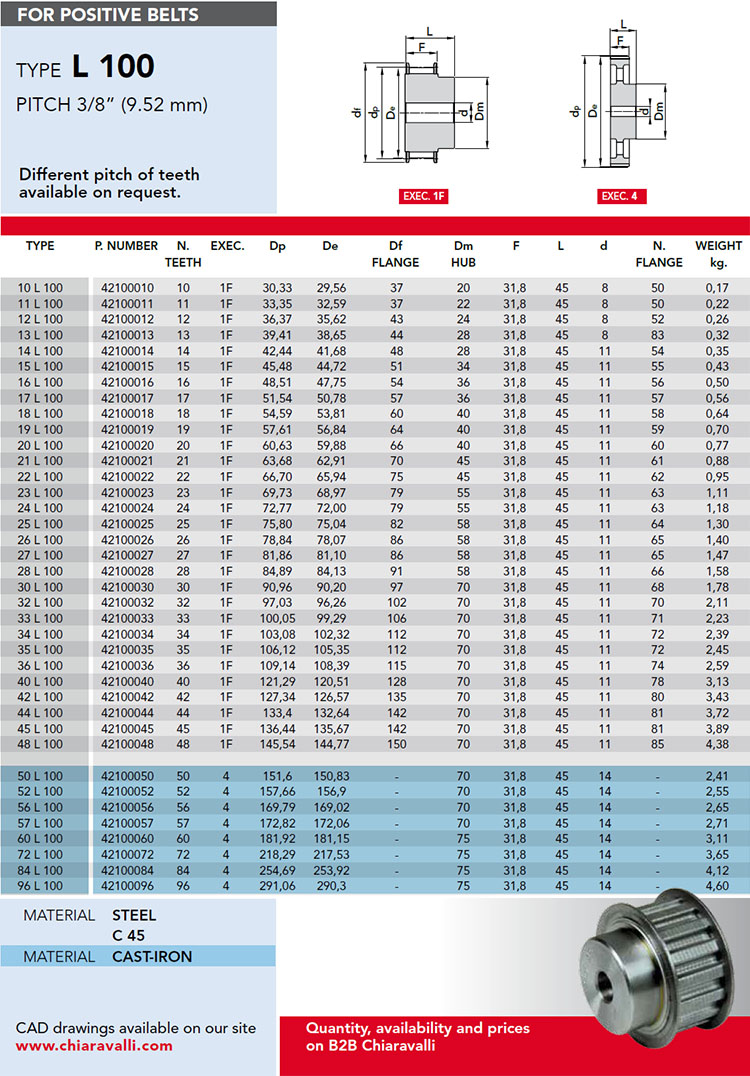

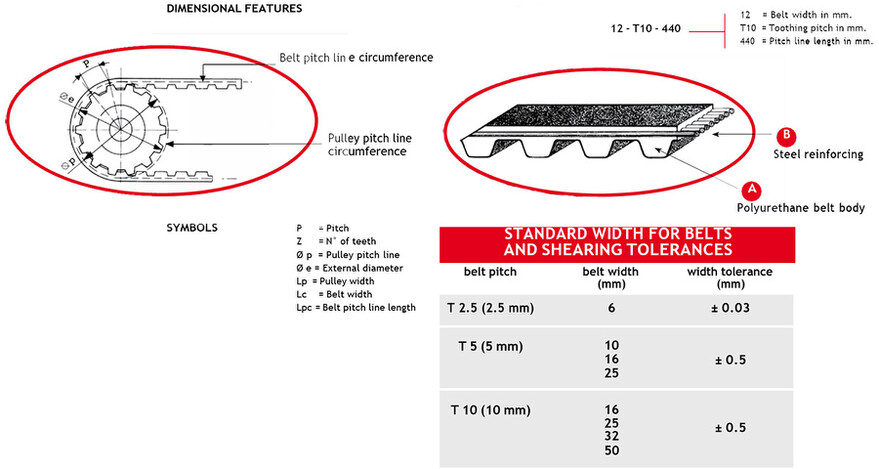

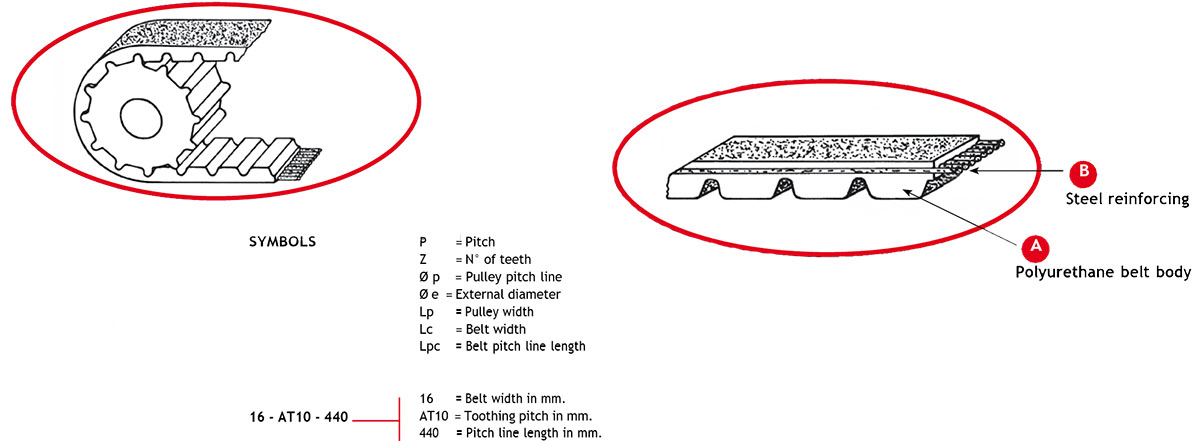

Шкивы синхронизации с метрическим исполнением "Т"

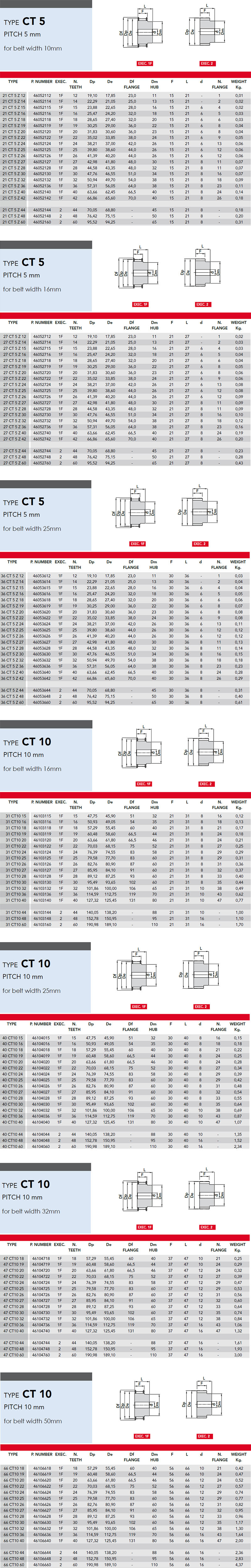

Шкивы синхронизации с метрическим исполнением "CТ"



Примечание: Профиль “AT” представляет собой оптимизированную версию метрического шага "T", обеспечивает улучшенное сцепление ремня с последующим снижением уровня шума, передаваемая мощность превышает ~ 30% по сравнению с версией ‘T’.

Области применения: станки, бытовые электроприборы, текстильные машины, упаковочные машины, пишущие машинки, швейные машины и т.д
